Mise en situation :

Vôtre I.H.M. (Interface Home Machine) est constituée de plusieurs boutons qui permettront de déclencher des évènements par un simple contact du doigt.

Cette activité doit vous permettre dans un premier temps de déterminer le nombre de bouton ainsi que leur fonction, et dans un deuxième temps permettre leur réalisation.

1°) Analyse :

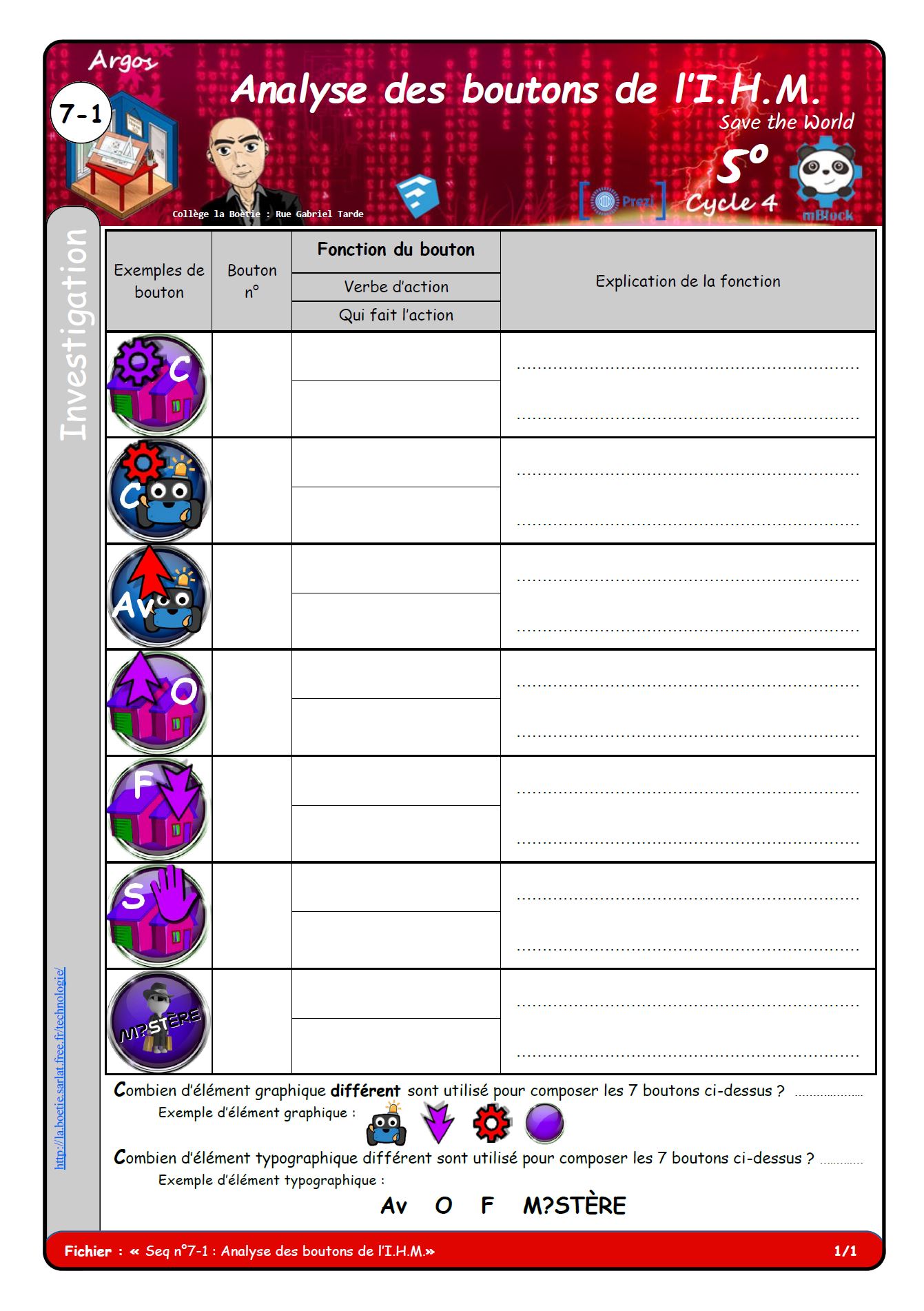

Après avoir télécharger la fiche "Tp7-1.pdf" ci-dessous, vous devez la compléter en vous aidant de la vidéo ci-dessous.


Si tu es absent(e) le jour de cette activité, tu peux télécharger cette fiche et travailler chez toi.

        Fiche Tp7-1.pdf

- Télécharge la fiche ci-contre.

Clic-Droit sur la fiche/Enregistrer le lien sous...

- Enregistre la dans ton espace personnel en lui donnant un nom explicite.

Ex : 59-Nom-Prénom-Tp7-1.

 - Ouvre le document depuis l'explorateur de fichier.

Vidéo à regarder pour l'analyse :

3°) Réalisation :

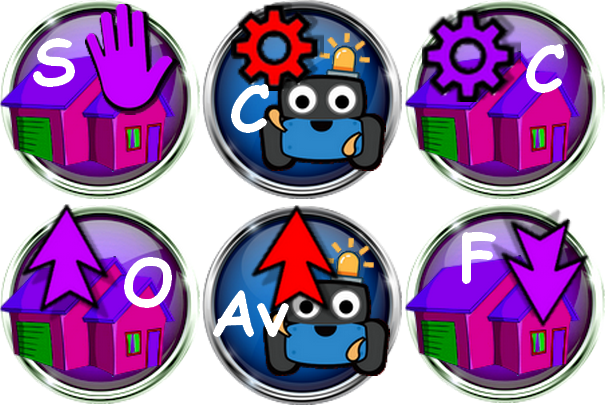

- Vous devez maintenant placer dans un fichier "Photofiltre7", les calques regroupant les éléments que vous avez identifié lors de l'analyse et qui composent les 7 boutons.

- Pour cela, lisez bien les consignes ci-dessous et regardez la vidéo pour vous aider dans la réalisation de ce fichier.

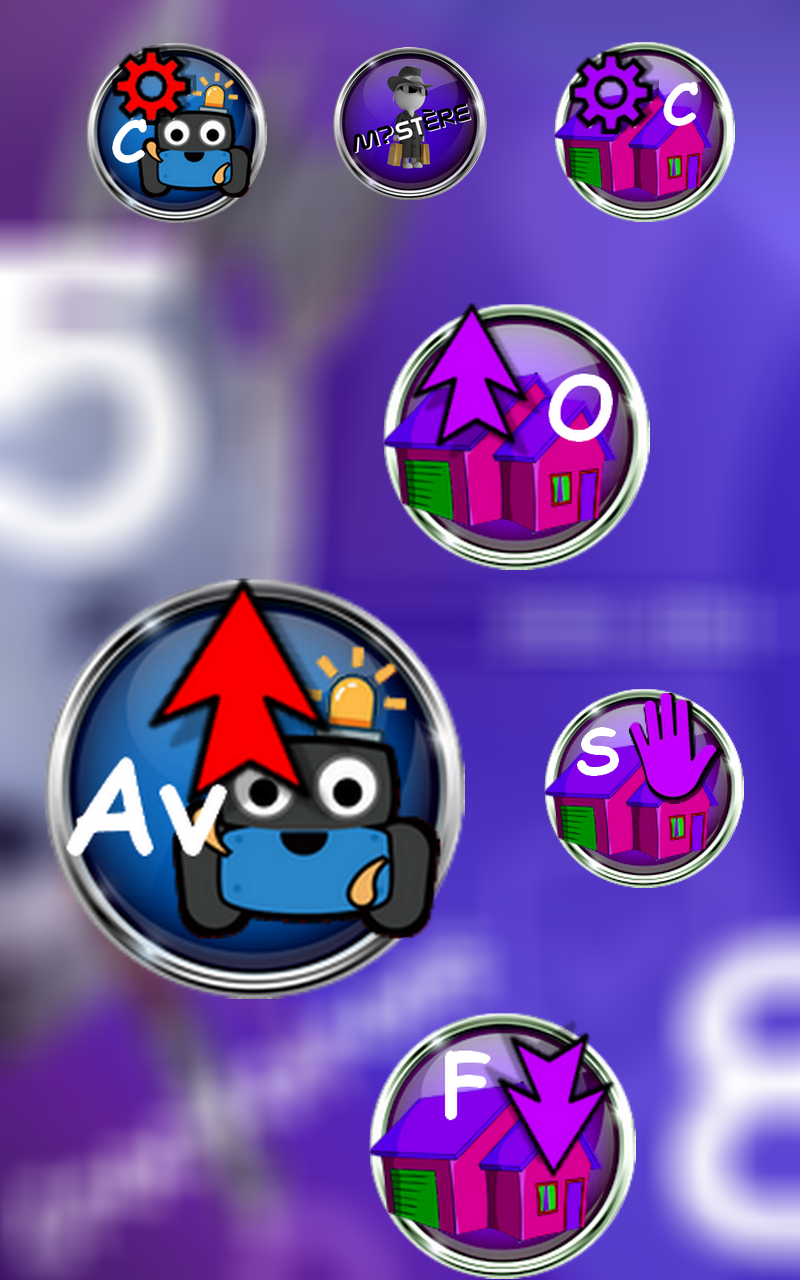

A. Vos boutons doivent ressembler à des boutons

C’est la règle de base. Pour qu’un bouton soit efficace, il faut que sa fonction soit immédiatement reconnaissable.

Vous pouvez choisir une forme, comme des cercles ou des triangles, en relief ou aplat,  texturé ou non.

Il est important de Conserver la même apparence pour tous les boutons afin que les utilisateurs puissent les identifier rapidement.

B. Choisissez la couleur de vos boutons

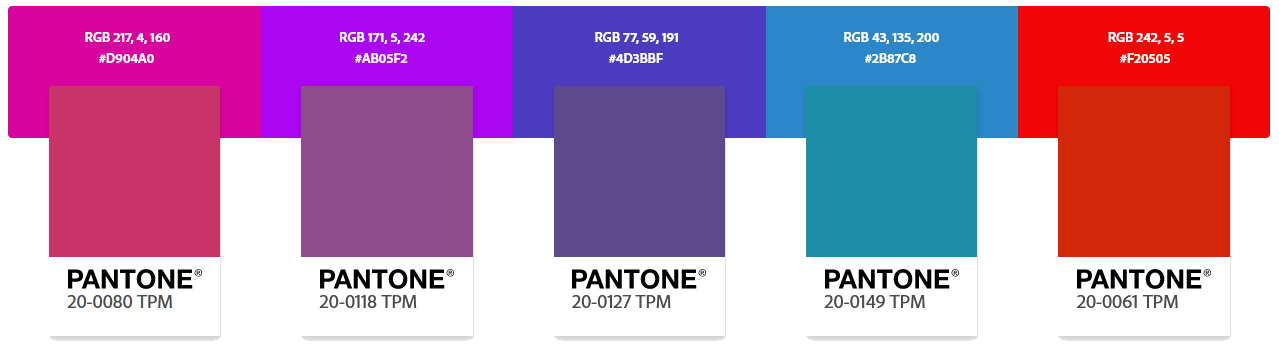

Les couleurs doivent respecter ta charte graphique qui est l'identité de ton équipe. Elles doivent donc être proches de la couleur de ton groupe.

Le nombre de couleur doit rester limité pour simplifier la mémorisation de votre identité visuelle. (4 ou 5 couleurs étant un compromis idéal.)

C. Indiquez l'usage de votre bouton

Les pictogrammes :

Pour améliorer la différenciation de vos boutons par rapport aux autres éléments graphiques, l'utilisation de pictogramme permet de donner une idée à l'utilisateur de ce qui va se passer lors qu'il cliquera.

La typographie :

En plus du pictogramme, un texte peu également compléter le message. La police de caractère doit être choisie en fonction du style recherché
